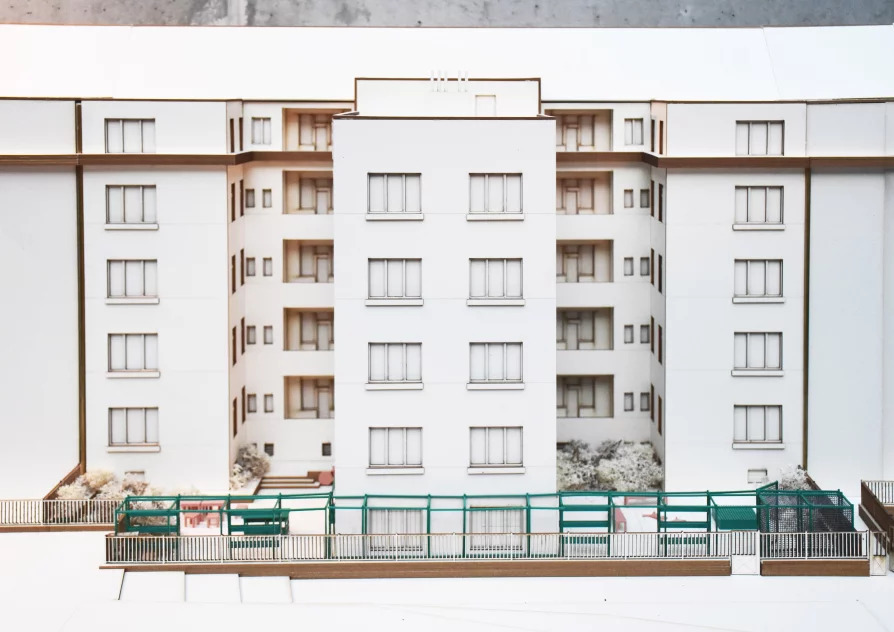

07/23 Vnitroblok bytem ︎ ︎ ︎
Dominik / FA workshop Seho & Poláček / Spolek Bieno / Praha - Dejvice - Flemingovo náměstí
feat. Dominika Kadulová, Eliška Kořínková, Vladimír Bezchleba

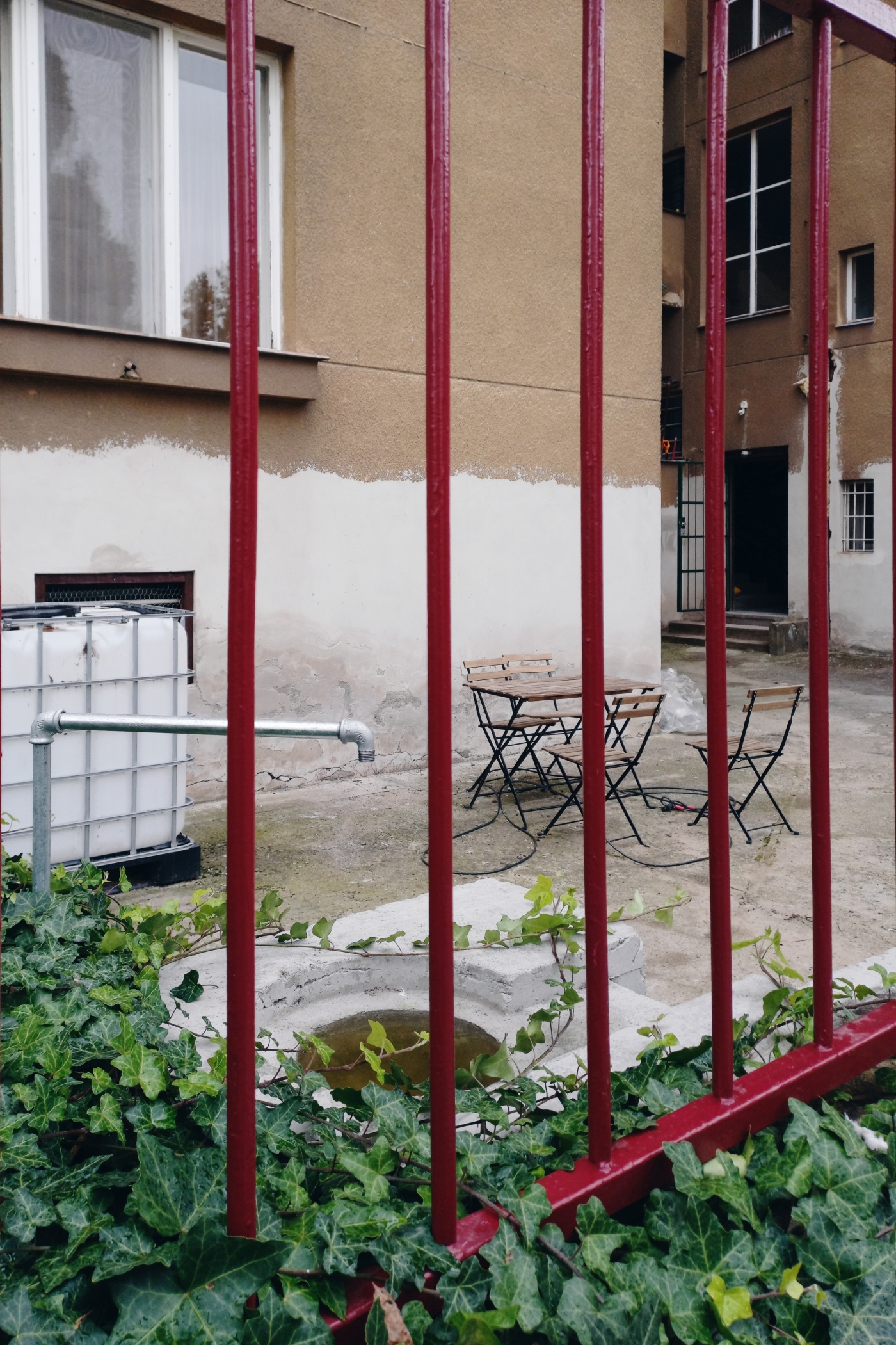

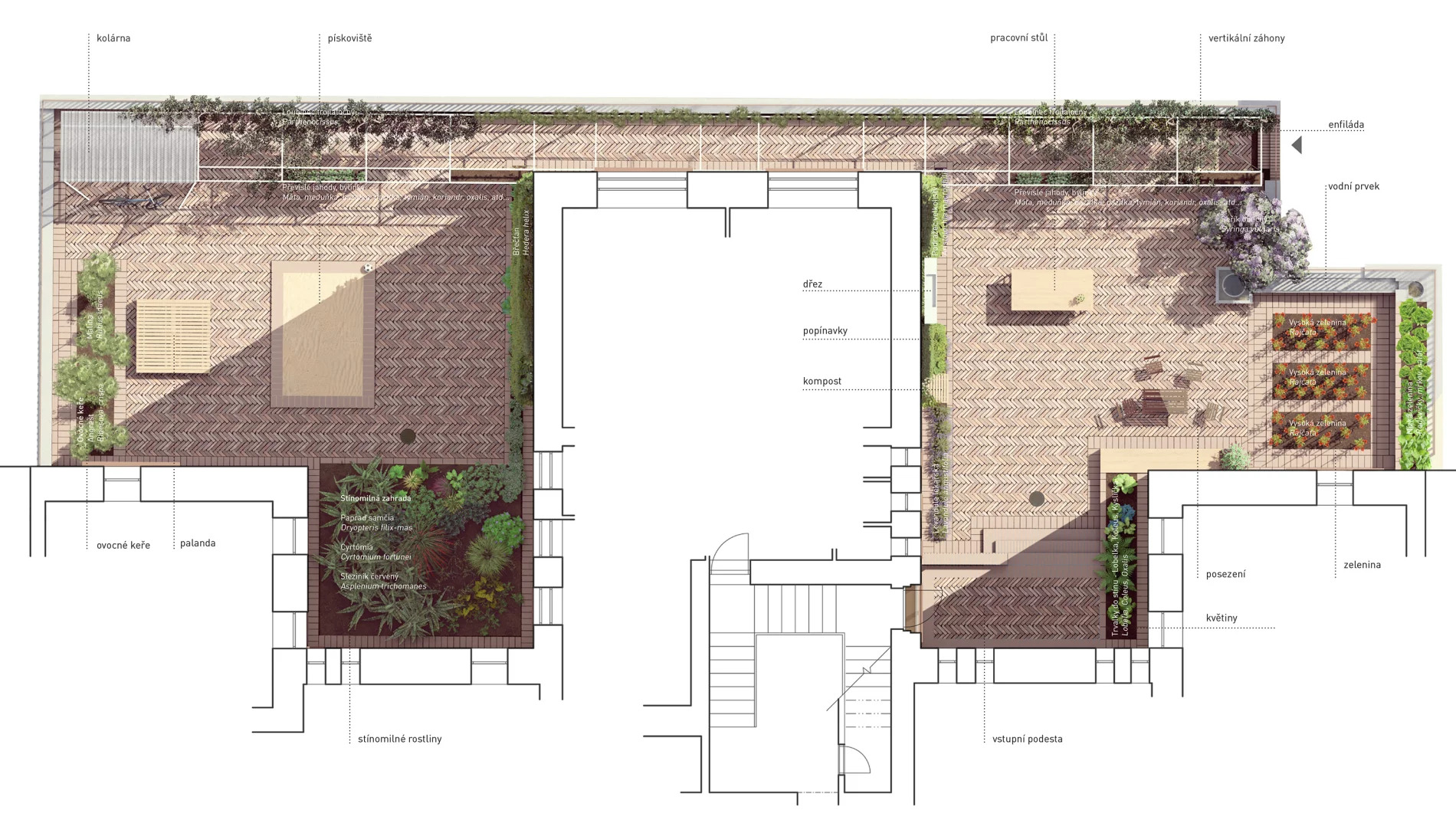

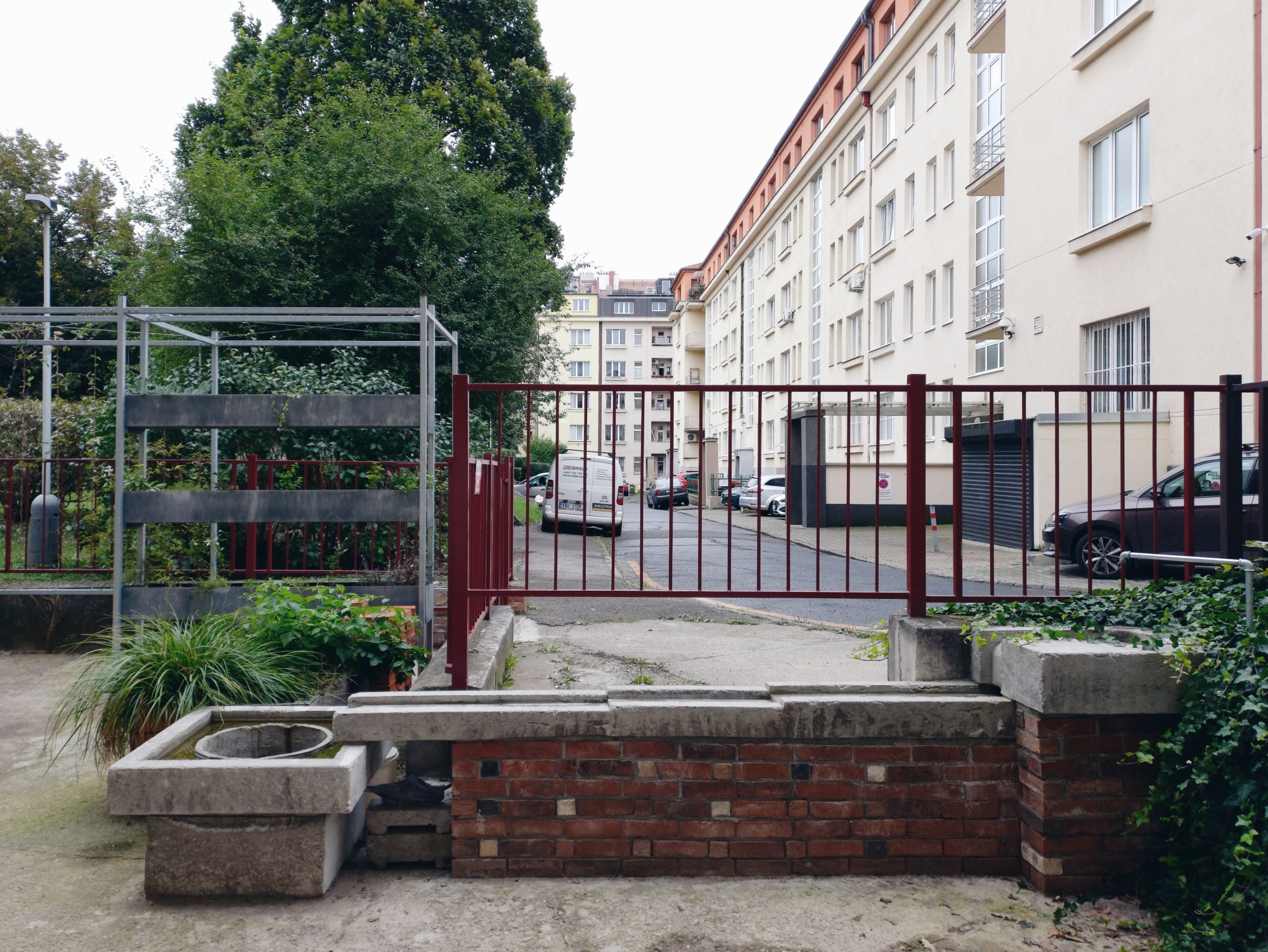

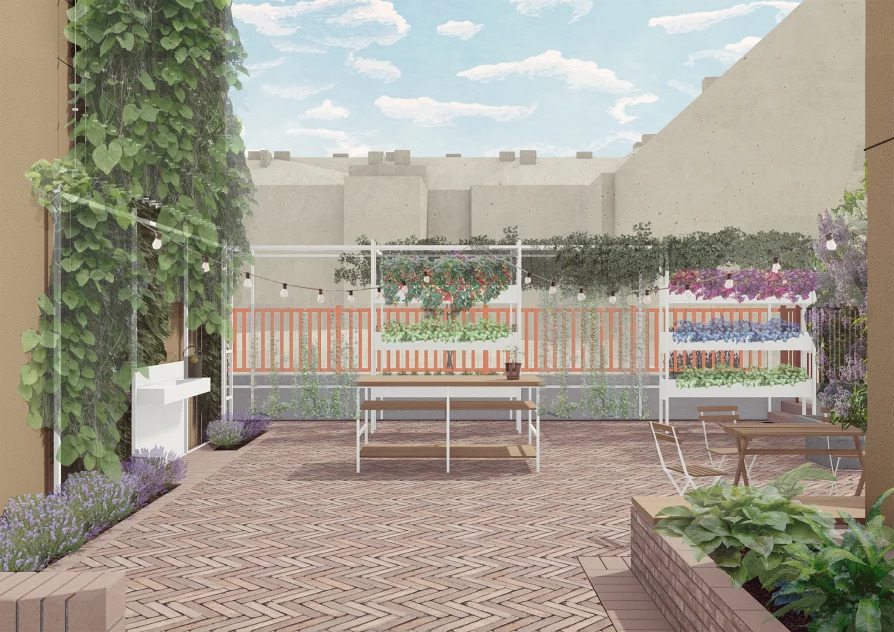

Klid, soukromí, odpočinek, zlepšování klimatu, tato hesla táhnou mnohé lidi z měst do přírody, na venkov a v horším případě do satelitu. Přitom nemalá část městských lidí má pod svými okny příležitosti je realizovat. Blok, typická městská zástavba až do poloviny dvacátého století, může vytvářet v centrech měst doslova oázu, neboť okolní domy cloní kousky živé přírody. Mnoho vnitrobloků svůj potenciál nevyužívá. Velkým tématem, kterým se intenzivně zabývají dnešní města, je dešťová voda. Rozsáhlé zpevněné plochy neumožňují vsakování dešťové vody v místě jejího spadu. To vede k narušení malého vodního cyklu a zhoršení klimatu ve městech. Je nutné na ni nahlížet jako na cennou komoditu.

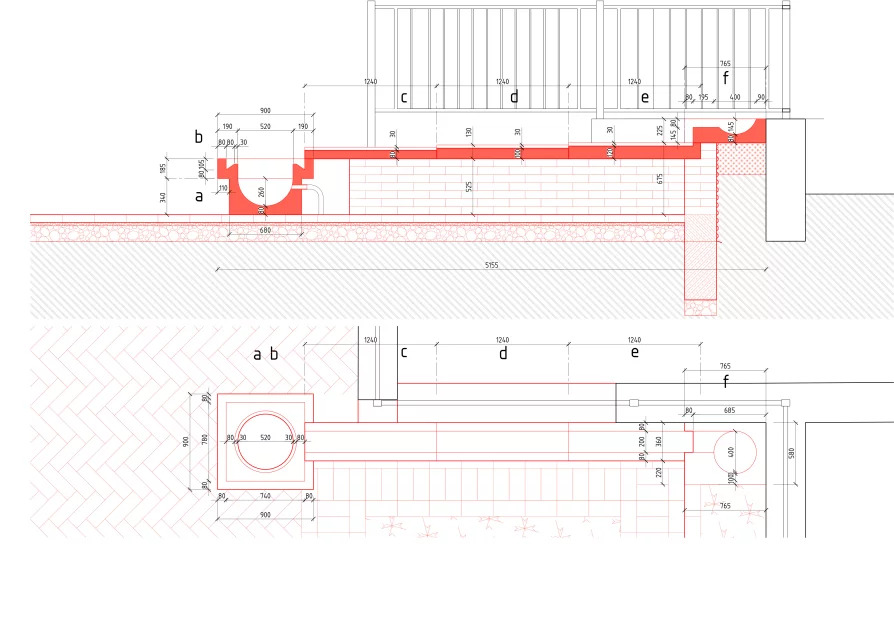

Enfiláda je osazena šesti ocelovými truhlíky, každý z truhlíků má tři komory. Jednotlivé komory jsou propojeny, otvory pro odtok nadbytečné vody jsou na koncích truhlíků. Stěny truhlíků bylo nutné obložit nopovou fólií zejména proti letnímu přehřívání, zároveň jako ochrana před zimním promrzáním. Do truhlíků jsme vysadili směs okrasných rostlin, od barevně kvetoucích po celoročně zelené. Ponechali jsme volná místa pro výsadbu bylin obyvateli. Spodní třetinu truhlíků jsme zaplnili keramzitem, zbylé dvě třetiny směsí substrátu s dreceným keremzitem. Místa pro popínavky u zídky jsme vyplnili směsí substrátu s kompostem. K okapové rouře jsme usadili IBC kontejner pro zachytávání dešťové vody.
rainbowmix.cz ︎ 2025
07/23 Bydlení pro seniory Královka
Lukáš / AVU Šik / Praha - Břevnov
Domov pro seniory na Bělohorské ulici stojí na rozhraní několika urbánních celků, od fragment vesnické uliční zástavby, přes tradiční blokové město první poloviny 20. století, modernistickou řádkovou strukturu deskových domů až po solitérní stavbu hotelu Pyramida z konce 80. let. Areál domova pro seniory se skládá ze souboru domů uspořádaných podél ulic Bělohorská, Za Strahovem, Šlikova a Gymnastická. Na pozemku se nachází využívaná tramvajová smyčka Královka, jejíž provozní schéma je zredukováno, ale zůstává součástí návrhu. Domy společně svírají dva dvory – velký dvůr pro obyvatele areálu a menší veřejný, navazující na tramvajové nástupiště. Charakteristickým rysem budov je dvojí tvář – omítaná a formální do ulice, a dřevěná s předsazenou lodžií do vnitřních dvorů.

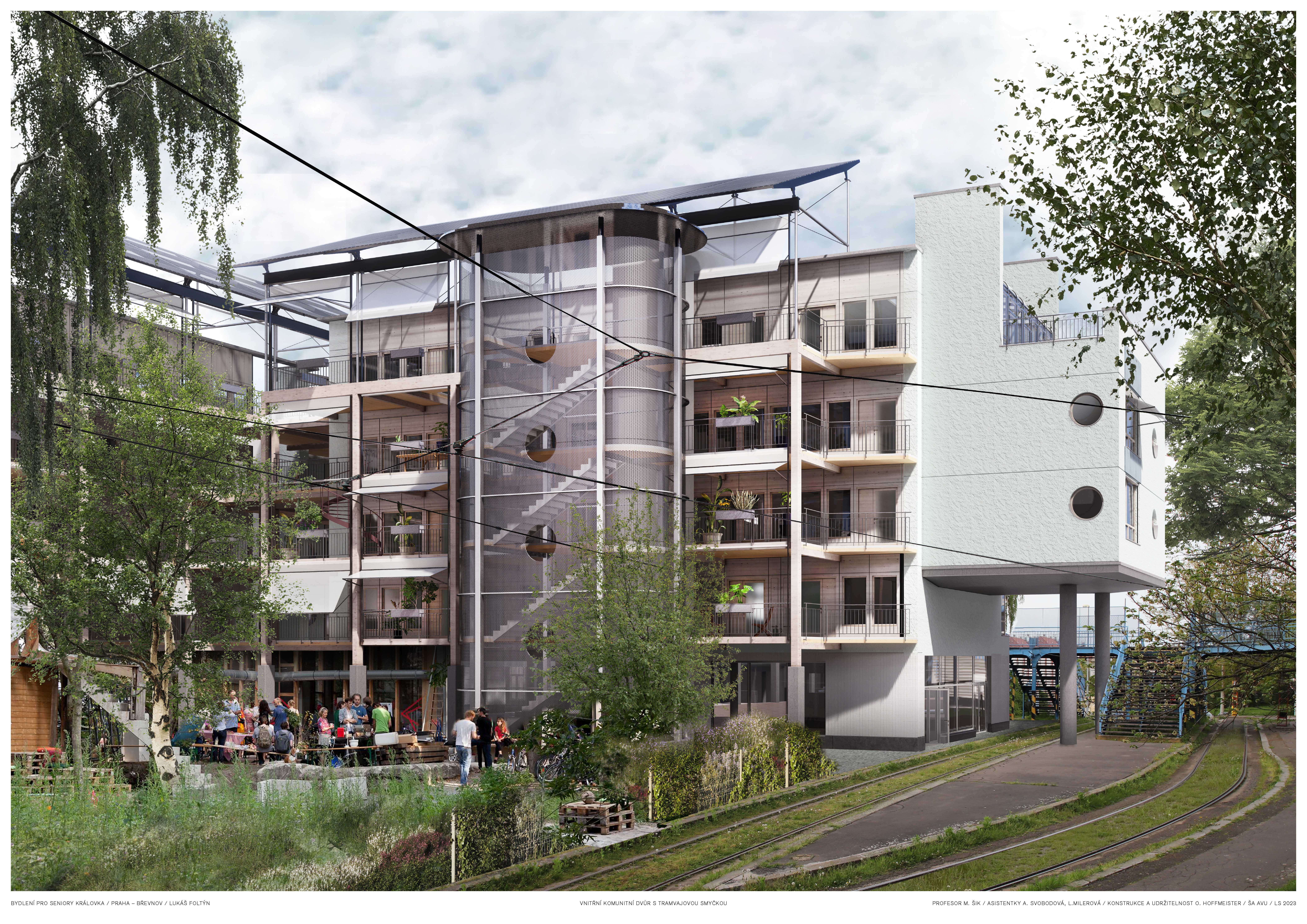

Skupina bytových domů se skládá ze čtyř hmot, které mezi sebou svírají dva dvory. Celým areálem se proplétá stávající tramvajová smyčka, domy v některých místech koleje překračují a tramvaj je podjíždí. Domy sdílí jednotný hmotový princip, vycházející z jednotné vnitřní typologie s různou alternací jednotlivých bytů a sdílených prostor. Výchozím řešením je hlavní hmota domu, kde jsou jednotlivé podélné byty, řazené vedle sebe. Na ty navazuje další vrstva - sdílená lodžie - pavlač. Ta slouží jako sdružující prostor, umožňující zabydlení a společenské děje ve vertikální rovině i mimo dvory na terénu. Tyto lodžie se dívají vždy do dvorů a tím dávají vzájemnou interakci. Domy jsou vertikálně členěny na parter se službami a bydlení.
Vzhled objektů je vícevrstvou syntézou, přiznávající jednotlivé kompoziční principy s logickou úvahou o místě, v protikladu s prozrazením typologie zevnitř domu ven. Do ulic se domy tváří jako omítané pevné hmoty, druhotně členěné na menší rizality. Charakteristickým rysem jsou rohová okna s navazujícími balkony. V koncových polohách domů se hmotově projeví specifická typologie sdílených bytů, expresivním pojednáním nejvyššího podlaží s komínovými tělesy. Vykonzolování krajní hmoty a její odlehčení usazením na sloupy odkazuje na ambice řádkové zástavby deskových domů Machoňova raného sídliště podél Patočkovy ulice. Vzhledově se snaží navázat na okolní zástavbu jednoduchých funkcionalistických činžovních domů z 1. poloviny 20. století. Do dvorů a parku Královka se domy obrací hlubokou lodžií z jednoduché trámové konstrukce navozující dojem chatovosti - verandy. Třetí vrstvou je stínící kšilt solárního skla nad lodžií.
Jednotky jsou v objemu řazeny vedle sebe, s příčným obývacím prostorem. Společným rysem je obytná kuchyně, veranda, která slouží jako zádveří a navazuje na společnou přístupovou lodžii. Byty se pohybují v rozmezí 1+kk až 3+kk. Doplněny jsou velkými byty se sdílenými společnými prostory pro komunitní bydlení nebo spolubydlení osob se specifickými požadavky. V posledních podlažích objektů se nachází rovněž byty pro sdílené bydlení. Uvnitř se uplatňují odhalené stropní TT panely a sloupy s průvlaky. Vnitřní příčky jsou z SDK pro jejich jednoduchou rozebíratelnost při adaptaci půdorysu pro jinou typologii.
Nosný systém domů tvoří železobetonový prefabrikovaný skelet, tvořící podélný nosný systém, skládající se ze sloupů s hlavicemi pro uložení průvlaků s modulem 4,6 m. Stropní desky jsou předpjaté TT panely šířky 2 m, délky 11 m a výšky 350 mm v místě žeber. To umožňuje zcela volný prostor pro flexibilní dispozici, při velmi tenké skladbě stropu. Kontrukční výška je v parteru 4 m, v bytové části 3,15 m. Fasádu do ulice tvoří předsazené dřevěné CLT panely s minerální izolací a systémovou fasádní omítkou. Lodžie je z jednoduché dřevěné trámové konstrukce se sloupy uloženými na betonových patkách. Stropy lodžie tvoří kompozitní panely z CLT a betonové desky. Trámy jsou opřeny kloubově opřeny o konzoly TT panelů v místě nulového momentu. Prostorovou tuhost skeletu zajišťují krajní rohové části domu, vložené schodiště a samotné ozubové uložení TT panelu. Zastřešení lodžie zajišťují solární fotovoltaické moduly z celoskleněných panelů na ocelové konstrukci. Stínění oken a ochranu lodžie zajišťují výklopné textilní markýzy.
Pro udržitelnost je v iniciační fázi podstatná stavební metoda prefabrikace a volba železobetonového primárního skeletu, doplněná fasádou z dřevěných panelů. Betonový skelet má dlouhou životnost a TT panely ze své podstaty umožňují při nízké spotřebě materiálu velkou únosnost a zcela flexibilní půdorys. Technické zázemí areálu se nachází v suterénních prostorech hlavního objektu při Bělohorské ulici, které obsahují podzemní garáže. Vytápění je navrženo jako podlahové teplovodní, s lokálním zdrojem energie z tepelného čerpadla země-voda, které využívá místní výhodné podmínky reliéfu. Zelené střechy pomáhají snížit odraženou tepelnou radiaci ze slunečního záření. Odvod dešťové vody je řešen svody na fasádě a dále sběrem v akumulačních nádržích. Voda je sekundárně používána v komerčních prostorech, jako šedá voda pro splachování toalet, úklid a například mytí kol; dále je užívána pro zavlažování stromů na dvoře a další vegetace. Dům má dílčí energetický zdroj díky velkoplošné solární elektrárně na zastřešení lodžie.
Skladba
Skupina bytových domů se skládá ze čtyř hmot, které mezi sebou svírají dva dvory. Celým areálem se proplétá stávající tramvajová smyčka, domy v některých místech koleje překračují a tramvaj je podjíždí. Domy sdílí jednotný hmotový princip, vycházející z jednotné vnitřní typologie s různou alternací jednotlivých bytů a sdílených prostor. Výchozím řešením je hlavní hmota domu, kde jsou jednotlivé podélné byty, řazené vedle sebe. Na ty navazuje další vrstva - sdílená lodžie - pavlač. Ta slouží jako sdružující prostor, umožňující zabydlení a společenské děje ve vertikální rovině i mimo dvory na terénu. Tyto lodžie se dívají vždy do dvorů a tím dávají vzájemnou interakci. Domy jsou vertikálně členěny na parter se službami a bydlení.
Tvář
Vzhled objektů je vícevrstvou syntézou, přiznávající jednotlivé kompoziční principy s logickou úvahou o místě, v protikladu s prozrazením typologie zevnitř domu ven. Do ulic se domy tváří jako omítané pevné hmoty, druhotně členěné na menší rizality. Charakteristickým rysem jsou rohová okna s navazujícími balkony. V koncových polohách domů se hmotově projeví specifická typologie sdílených bytů, expresivním pojednáním nejvyššího podlaží s komínovými tělesy. Vykonzolování krajní hmoty a její odlehčení usazením na sloupy odkazuje na ambice řádkové zástavby deskových domů Machoňova raného sídliště podél Patočkovy ulice. Vzhledově se snaží navázat na okolní zástavbu jednoduchých funkcionalistických činžovních domů z 1. poloviny 20. století. Do dvorů a parku Královka se domy obrací hlubokou lodžií z jednoduché trámové konstrukce navozující dojem chatovosti - verandy. Třetí vrstvou je stínící kšilt solárního skla nad lodžií.
Byty
Jednotky jsou v objemu řazeny vedle sebe, s příčným obývacím prostorem. Společným rysem je obytná kuchyně, veranda, která slouží jako zádveří a navazuje na společnou přístupovou lodžii. Byty se pohybují v rozmezí 1+kk až 3+kk. Doplněny jsou velkými byty se sdílenými společnými prostory pro komunitní bydlení nebo spolubydlení osob se specifickými požadavky. V posledních podlažích objektů se nachází rovněž byty pro sdílené bydlení. Uvnitř se uplatňují odhalené stropní TT panely a sloupy s průvlaky. Vnitřní příčky jsou z SDK pro jejich jednoduchou rozebíratelnost při adaptaci půdorysu pro jinou typologii.
Konstrukce
Nosný systém domů tvoří železobetonový prefabrikovaný skelet, tvořící podélný nosný systém, skládající se ze sloupů s hlavicemi pro uložení průvlaků s modulem 4,6 m. Stropní desky jsou předpjaté TT panely šířky 2 m, délky 11 m a výšky 350 mm v místě žeber. To umožňuje zcela volný prostor pro flexibilní dispozici, při velmi tenké skladbě stropu. Kontrukční výška je v parteru 4 m, v bytové části 3,15 m. Fasádu do ulice tvoří předsazené dřevěné CLT panely s minerální izolací a systémovou fasádní omítkou. Lodžie je z jednoduché dřevěné trámové konstrukce se sloupy uloženými na betonových patkách. Stropy lodžie tvoří kompozitní panely z CLT a betonové desky. Trámy jsou opřeny kloubově opřeny o konzoly TT panelů v místě nulového momentu. Prostorovou tuhost skeletu zajišťují krajní rohové části domu, vložené schodiště a samotné ozubové uložení TT panelu. Zastřešení lodžie zajišťují solární fotovoltaické moduly z celoskleněných panelů na ocelové konstrukci. Stínění oken a ochranu lodžie zajišťují výklopné textilní markýzy.
Technologie - Udržitelnost
Pro udržitelnost je v iniciační fázi podstatná stavební metoda prefabrikace a volba železobetonového primárního skeletu, doplněná fasádou z dřevěných panelů. Betonový skelet má dlouhou životnost a TT panely ze své podstaty umožňují při nízké spotřebě materiálu velkou únosnost a zcela flexibilní půdorys. Technické zázemí areálu se nachází v suterénních prostorech hlavního objektu při Bělohorské ulici, které obsahují podzemní garáže. Vytápění je navrženo jako podlahové teplovodní, s lokálním zdrojem energie z tepelného čerpadla země-voda, které využívá místní výhodné podmínky reliéfu. Zelené střechy pomáhají snížit odraženou tepelnou radiaci ze slunečního záření. Odvod dešťové vody je řešen svody na fasádě a dále sběrem v akumulačních nádržích. Voda je sekundárně používána v komerčních prostorech, jako šedá voda pro splachování toalet, úklid a například mytí kol; dále je užívána pro zavlažování stromů na dvoře a další vegetace. Dům má dílčí energetický zdroj díky velkoplošné solární elektrárně na zastřešení lodžie.
rainbowmix.cz ︎ 2025
01/24 Knihovna a společenské centrum
Lukáš / UMPRUM A1 Jan Šépka - stáž / Úvaly u Prahy

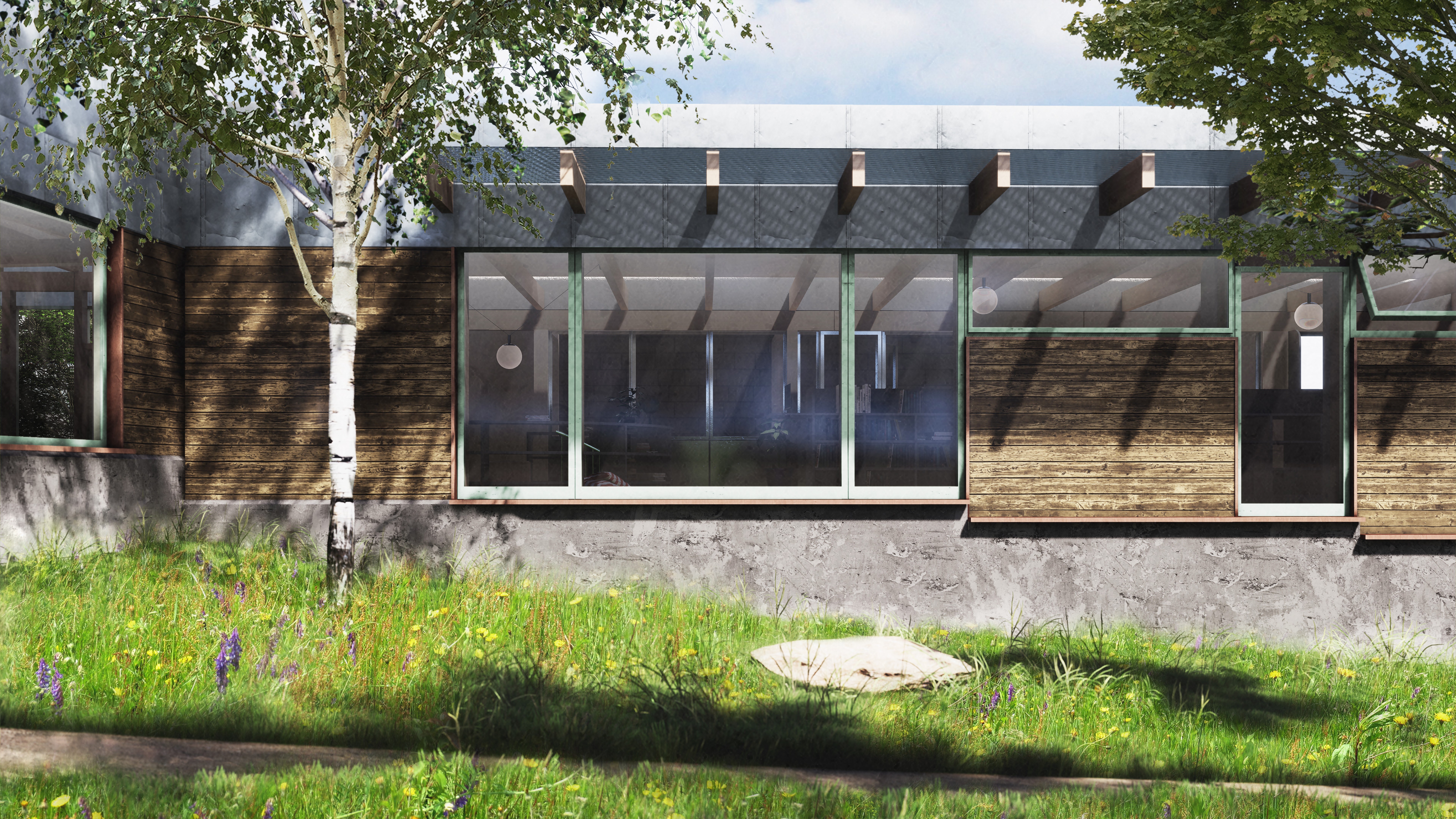

Objekt je obklopený zahradou, je to pavilon, dřevěná bouda.
Altán.
Skříňka na knížky.
Knihovna
Úvalské náměstí Arnošta z Pardubic je kvasem několika vrstev: od starých úzkých domů se štíty kolmo do náměstí na hlubokých pozemcích, novějších vícepatrových až po honosné veřejné budovy. Ty jsou však buďto upozaděny, nebo se neuplatňují jako jednoznačné dominanty. Dle Camilla Sitteho ho lze díky proporcím zatřídit mezi náměstí, jemuž náleží světská či církevní dominanta na jeho podélné straně; ref. Piazza Navona - kostel Sant‘ Agnese in Agone. Tuto podmínku naplňuje zadaná parcela pro budovu knihovny, přiléhající k městskému úřadu. Zároveň ukrývá důležitý klenot - tajuplnou zahradu a park.

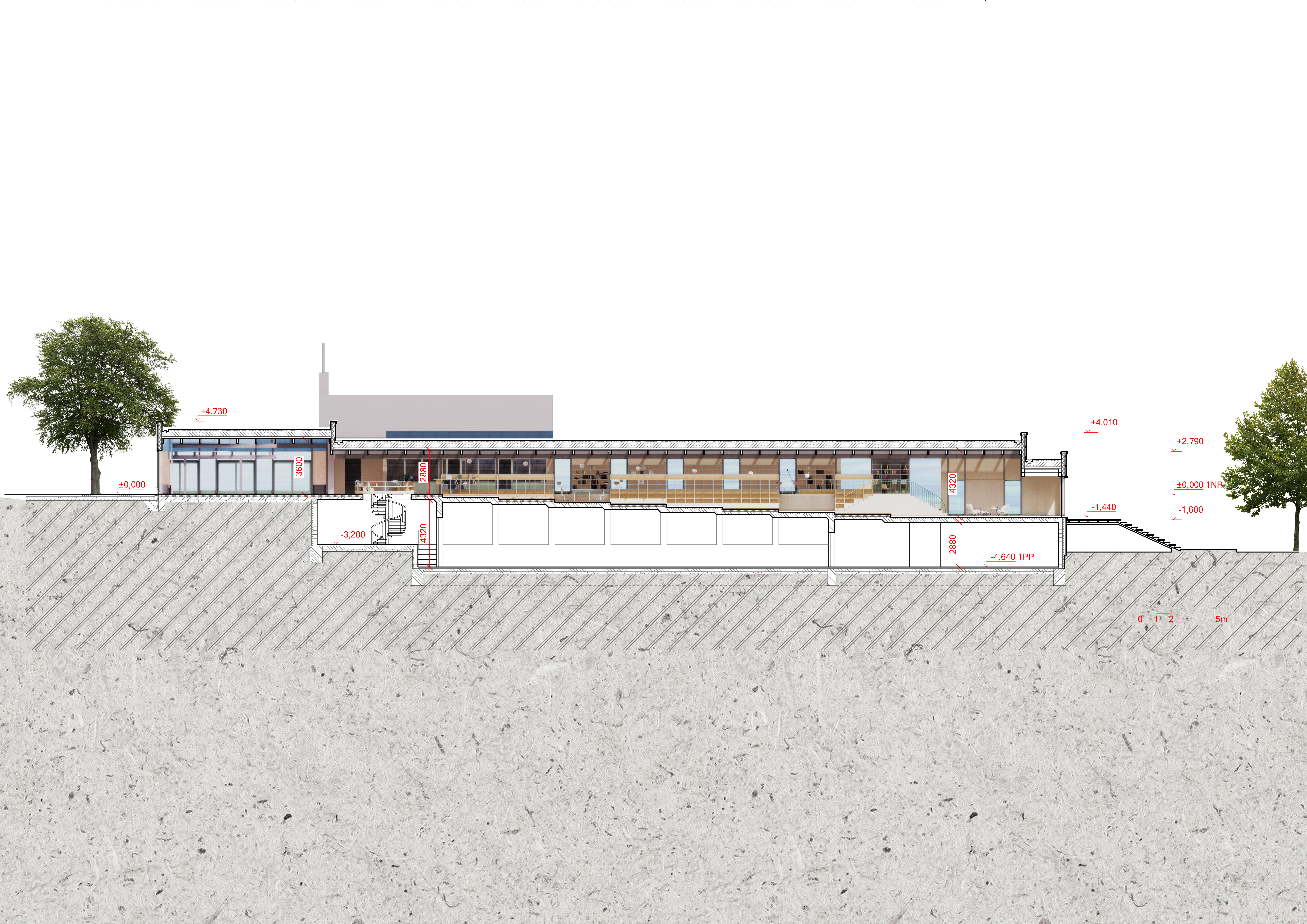

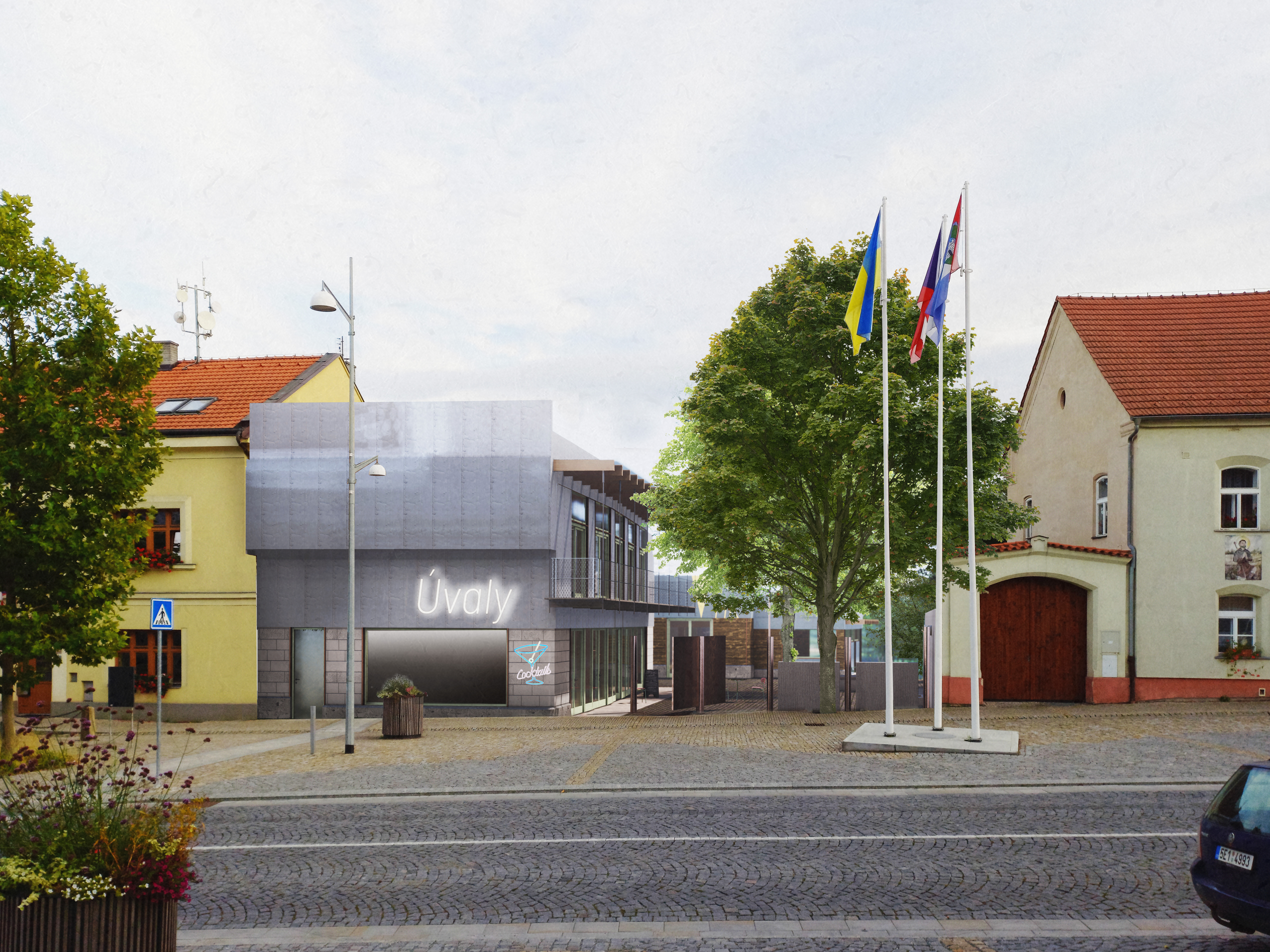

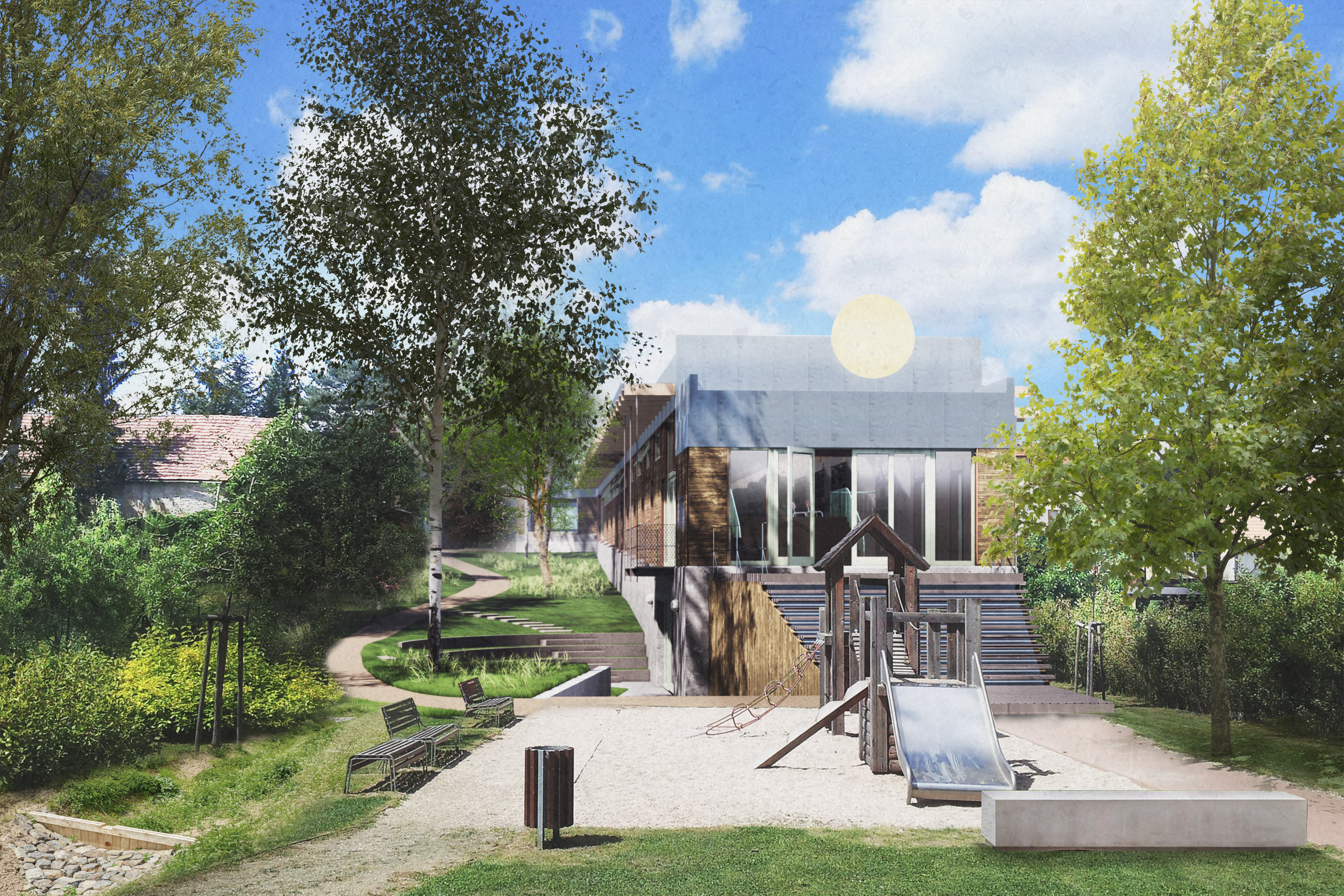

Nový soubor se skládá ze dvou objektů - přístavby městského úřadu s čelem do náměstí, a knihovny situované do zahrady. Dominantu na podélné straně náměstí vytváří malou pomlkou v uliční čáře se stromem. Za ním se nachází čestný dvůr, do kterého míří fasáda budovy kavárny a společenského sálu, a druhého objektu knihovny. Kolem té je možné projít parkem, což umožňuje podélný průchod územím a logickou zkratku mezi náměstím a cestou podél potoka. Na patě zahrady se nachází dětské hřiště s rybníčkem.
Altán.
Skříňka na knížky.
Knihovna
Dům mezi náměstím a zahradou
Úvalské náměstí Arnošta z Pardubic je kvasem několika vrstev: od starých úzkých domů se štíty kolmo do náměstí na hlubokých pozemcích, novějších vícepatrových až po honosné veřejné budovy. Ty jsou však buďto upozaděny, nebo se neuplatňují jako jednoznačné dominanty. Dle Camilla Sitteho ho lze díky proporcím zatřídit mezi náměstí, jemuž náleží světská či církevní dominanta na jeho podélné straně; ref. Piazza Navona - kostel Sant‘ Agnese in Agone. Tuto podmínku naplňuje zadaná parcela pro budovu knihovny, přiléhající k městskému úřadu. Zároveň ukrývá důležitý klenot - tajuplnou zahradu a park.
Skladba

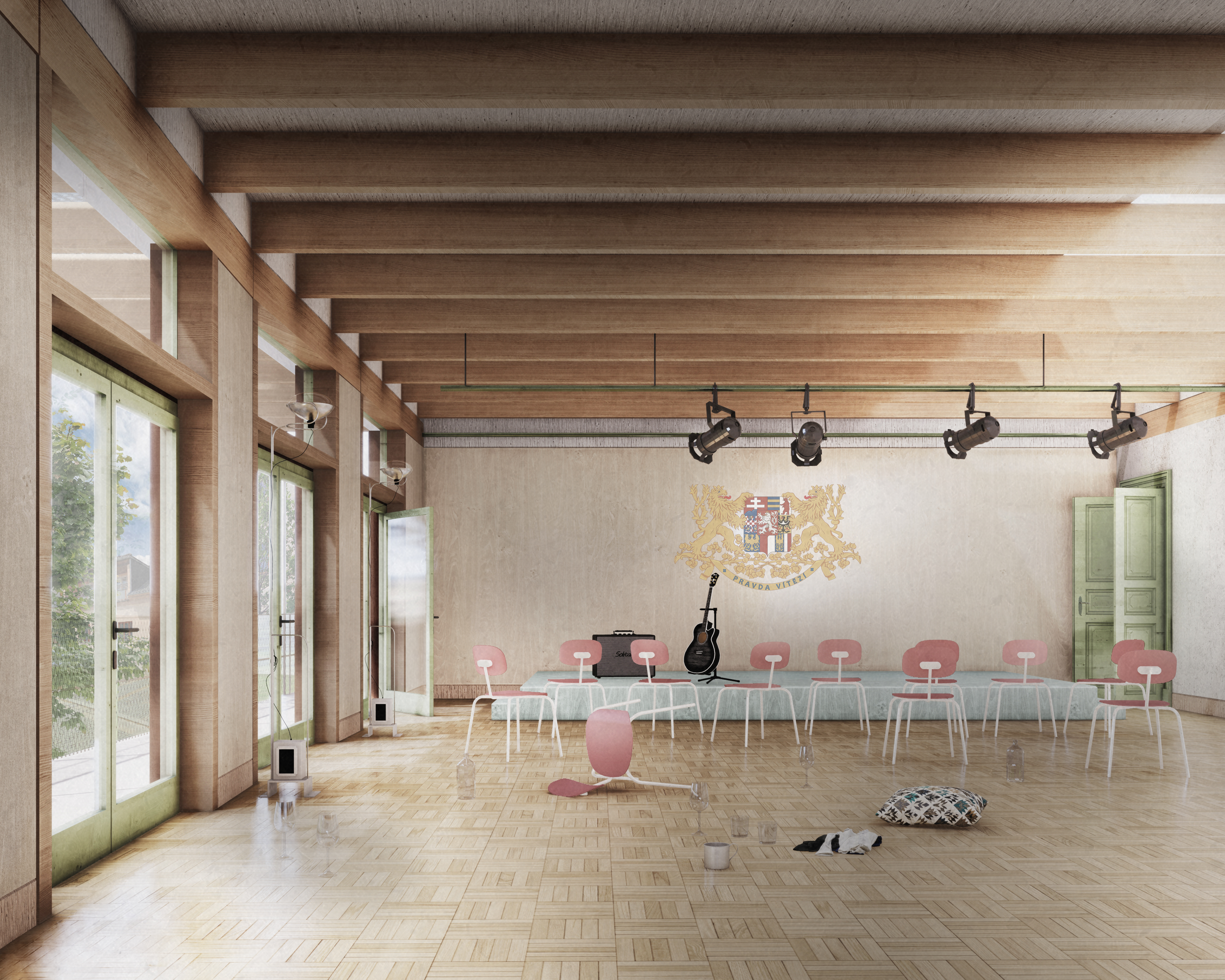

Nový soubor se skládá ze dvou objektů - přístavby městského úřadu s čelem do náměstí, a knihovny situované do zahrady. Dominantu na podélné straně náměstí vytváří malou pomlkou v uliční čáře se stromem. Za ním se nachází čestný dvůr, do kterého míří fasáda budovy kavárny a společenského sálu, a druhého objektu knihovny. Kolem té je možné projít parkem, což umožňuje podélný průchod územím a logickou zkratku mezi náměstím a cestou podél potoka. Na patě zahrady se nachází dětské hřiště s rybníčkem.
rainbowmix.cz ︎ 2025
07/23 Bydlení Sacre Coeur
Lukáš / AVU Šik / Praha - Smíchov
Místo
Navrhované bydlení je situováno na temeno parku Sacré Coeur na pražském Smíchově. Tato poloha byla historicky osídlena rozvolněnými rezidencemi a usedlostmi, počínaje Palácem Kinských, nedalekou Bertramkou či vilovým souborem na Hřebenkách. V Motolském údolí tato zástavba přechází do živelné a husté blokové zástavby. Místo poskytuje výhledy východním směrem na Prahu a zároveň se uplatňuje v panoramatu Smíchova, Strahova a Mrázovky.
Skladba
Skupina bytových domů se sestává ze čtyř hmot, které mezi sebou svírají dvůr. Ten slouží jako středobod života obyvatel a díky své těsnosti, která však není natočením jednotlivých hmot domů nepropustná, drží soubor pohromadě. Domy mají totožné vnitřní i vnější uspořádání, liší se ve své výšce. Prostor nad Strahovským tunelem je na západní straně lemován třípodlažními domy, průčelí do ulice Kobrova tvoří čtyřpodlažní objekt a na východním kraji se nachází osmipodlažní věž orientovaná do parku Sacré Coeur a na pražské panorama. V parteru při Grafické ulici se nachází Obvodní ředitelství městské policie, do parku je otevřený provoz kavárny a wellness. Policie zabírá dále část suterénu, který se otevírá ven přes anglický dvorek. Vjezd do podzemních garáží, spolu s hlavním vstupem s recepcí, je řešen malým nezávislým pavilonem v uličním předprostoru. Místo nad tunely je řešeno jako květnatá extenzivní louka s jabloňovým sadem. Ta je nově průchozí jak z východu na západ, tak z Plzeňské ulice po novém schodišti. Louka poskytuje příležitost pro sezónní pastvu ovcí.
Tvář
Domy stojí na křížení několika tendencí, které určují jejich výsledný tvar a vzhled. Hmotovou kompozicí a vzájemnou konfigurací hmot ztělesňují periferní představu solitérních domů, které však objemově převyšují typologii viladomů, a míří spíš k modernistické rezidenční zástavbě polootevřených bloků. Domy si udržují základní členění fasád z přilehlé tradiční blokové zástavby či se snaží citovat lokální principy jako sdružování oken do dvojic, ovšem s jejich transformací na velkoformátové okno na celou výšku podlaží. Zimní zahrady při lodžiích mají rohové prosklení ve snaze maximalizovat výhled a poukázat na určitou souvztažnost se skleníky v blízkých zahradách kláštera sv. Gabriela, industriální paměť Smíchova nebo lucerny majáků na významných bodech. Skládaná fasáda rozvíjí skladebnost v půdorysu a zároveň přiznává, jako by zde neměly vzniknout pevné, těžké domy, neb tento pozemek zůstával stranou zájmu a zástavbu tvořily vždy provizorní lehké stavby. Na ty odkazují rovněž lodžie a pavlače, které jsou k základním hmotám přisazeny jako dodatečné klícky.
Byty

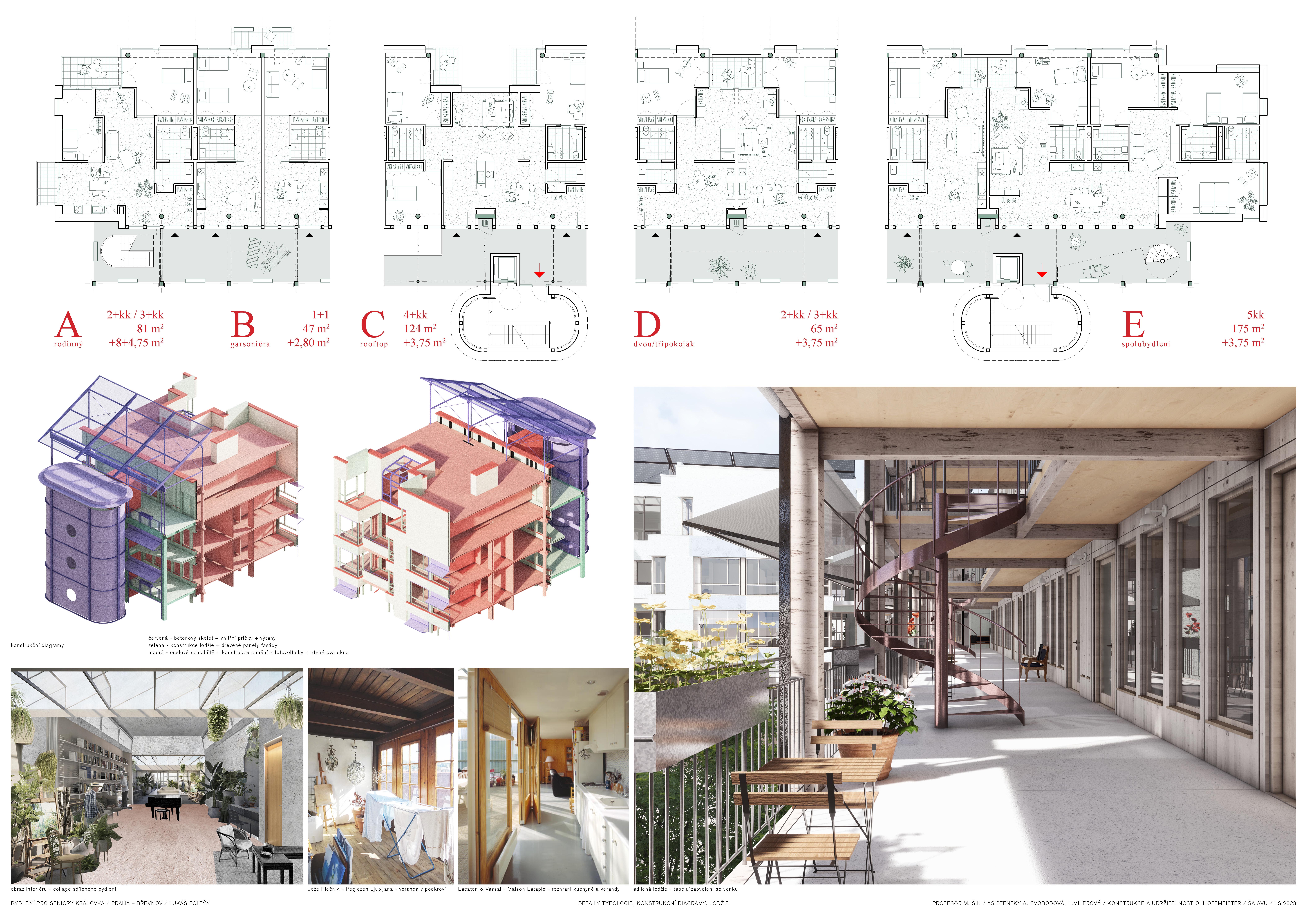

Bydlení je komponováno ve vysokém standardu s dominancí velkometrážních bytů, vždy dvou na jednom podlaží, o pěti a šesti obytných místnostech. V posledních podlažích se nacházejí dvoupatrové penthousy a lofty. Velké byty jsou doplněny garsoniérami. Ty slouží jako Schaltzimmer, přídavný pokoj se samostatným vstupem k přilehlému velkém bytu. Jde o samostatné jednotky, které nejsou určeny pro komerční tržní prodej či užívání, nýbrž jako prostorová rezerva ve vlastnictví společenství s možností programového služebního nájemního bydlení, například zaměstnanců přilehlé městské policie. V areálu se dále nachází byt pro správce. Parkování je řešeno jednoúrovňovou podzemní garáží, rozprostírající se pod dvorem, s kapacitou 65 stání.
Společné prostory domů jsou minimalizovány na velké otevřené pavlače se schodištěm a výtahovou šachtou. Byty jsou koncipovány jako halové, sbíhající se ve zužující dispozici s obytnými místnostmi v koncové poloze, navazující na velké lodžie a zimní zahradu. Obývací prostor lze dělit posuvnými či skládacími dveřmi. Flexibilita půdorysu s ohledem ke konstrukčnímu řešení umožňuje různé uspořádání místností v bytě s principem přidávání a ubírání pokojů při zachování principu halovosti.
